Пресс гидравлический ПГ-3
Пресс гидравлический ПГ-3

Пресс гидравлический ПГ-3

Производительность, м/ч3 1,6
Номинальное давление, МПа (кг/см2) 2,0 (20)
Мощность электродвигателя, кВт 2,2
Напряжение, В 220
Габаритные размеры, мм 850х470х652
Масса пресса, кг 42

Пресс гидравлический предназначен для испытания водопроводных сетей, систем отопления, других трубопроводов и емкостей водой давлением до 13 кгс/см2.


Испытания проводятся в условиях, при которых температура среды, в которой расположены испытываемые под давлением системы и температура воды должны быть не ниже 0 оС.


Вид климатического исполнения УХЛ 4 по ГОСТ 15150-69.

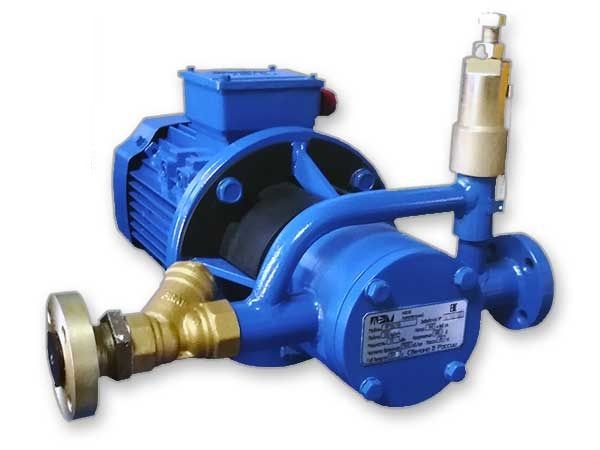

Пресс представляет собой установку, состоящую из пластинчато-роторного одноступенчатого насоса НГ 0,6/1,3, установленного на тележке, пускового устройства, манометра, и запорного крана.


Объемная максимальная концентрация твердых частиц в перекачиваемой среде - 0,01%, максимальный размер твердых частиц - 0,1 мм.


Детали проточной части выполнены из силицированного графита, хромистой стали.


Бесклапанная конструкция насоса обеспечивает надежное функционирование пресса.


От существующих прессов отличается компактностью, небольшим весом.


Гарантии производителя



  • Ресурс пресса до списания не менее 10 000ч в течение срока службы 3 года, в том числе срок хранения 6 месяцев в упаковке изготовителя в складских помещениях
  • Гарантийный срок эксплуатации 12 месяцев со дня ввода пресса в эксплуатацию, но не позднее 6 месяцев с момента приёмки пресса ОТК
  • Указанные ресурсы, сроки службы и хранения действительны при соблюдении потребителем требований эксплутационной документации



Устройство пресса

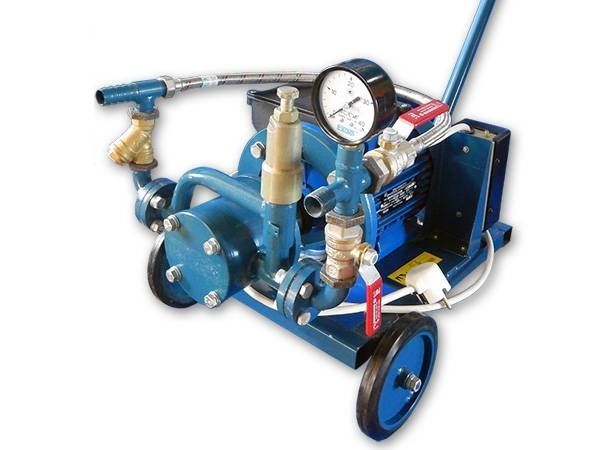

Пресс состоит из насоса, тележки, пульта управления, манометра, крана шарового, отвода и выходного патрубка
Тележка состоит из рамы, колёс, подставки и ручки
Насос служит для перекачивания жидкости и создания давления в опрессуемой системе. Устройство насоса и принцип его действия описаны в паспорте насоса.
Пульт управления предназначен для пуска и остановки насоса, а также для защиты от перегрузок электродвигателя .


Подготовка к работе



  • Перед установкой пресса в магистраль необходимо убедится в сохранности заглушек на всасывающем и нагнетательном патрубках насоса
  • Для предотвращения попадания консервирующей смазки в перекачиваемую жидкость, произвести расконсервацию проточной части насоса прокачкой воды с температурой (70-80) oС до получения чистой перекачиваемой жидкости
  • Перед монтажом необходимо измерить сопротивление изоляции обмоток электродвигателя. Если сопротивление меньше 0,5 Мом, необходимо просушить обмотки электродвигателя
  • Сопротивление всасывающей магистрали не должно превышать вакуумметрическую высоту всасывания 4,5 м вод.ст. при температуре окружающей среды 20 oС, при этом трубопровод должен иметь минимально возможную длину и высота установки пресса над уровнем перекачиваемой жидкости должна быть как можно меньше
  • Всасывающая магистраль должна быть герметична, температура перекачиваемой жидкости не должна превышать 50oС
  • Снимать заглушки с насоса, для подсоединения к нему трубопроводов, разрешается только после окончательного монтажа трубопроводов и их очистки во избежание попадания в насос посторонних предметов
  • Установить пресс на ровную поверхность, переходник и выходной патрубок вместе с вентилем и манометром привести из транспортного положения в рабочее: для этого вывернуть, и повернув выходной патрубок на 90o, закрепить через резиновую прокладку болтами. Затем подсоединить к патрубкам пресса всасывающую и напорную магистрали. На напорной магистрали рекомендуется иметь вентиль. Диаметры трубопроводов не должны иметь меньшие диаметры, чем соответствующие патрубки насоса
  • Подать перекачиваемую жидкость на вход насоса. Убедится в отсутствии подтекания перекачиваемой жидкости в соединениях
  • При номинальном давлении на выходе 25+-0,5 кгс/см2 насос должен обеспечивать номинальный расход перекачиваемой жидкости 1м3/ч. Регулировка предельного давления производится винтом на предохранительном клапане
  • Предельное давление - давление полного перепуска перекачиваемой жидкости через предохранительный клапан не должно превышать 32 кгс/см2 (проверка производится при полностью перекрытом напорном трубопроводе). Допускается снижать давление срабатывания предохранительного клапана, что в свою очередь увеличивает ресурс работы пресса.


Порядок работы



  • Пресс установить на ровную площадку так, чтобы колёса и подставка касались её поверхности. Соединить нагнетательный патрубок насоса с опрессуемой системой, всасывающий патрубок с ёмкостью перекачиваемой жидкости
  • Кран шаровый на нагнетательном патрубке открывается непосредственно перед пуском насоса при открытом технологическом отверстии
  • Пуск пресса производится нажатием кнопки ПУСК на пульте управления. Запрещается проводить пуск пресса при вращении ротора насоса против часовой стрелки (если смотреть со стороны электродвигателя насоса)
  • При достижении необходимого давления в опрессуемой системе (величину давления смотреть по показаниям манометра) закрыть кран шаровый и одновременно выключить насос нажатием кнопки СТОП на пульте управления
  • При закрывании крана шарового происходит срабатывание предохранительного клапана на насосе и поток перекачиваемой жидкости поступает во всасывающий трубопровод
  • Работа насоса через предохранительный клапан допускается не более 10 секунд
  • При выключении насоса раньше закрытия запорного вентиля ротор насоса, испытывая давление со стороны опрессуемой системы, может вращаться в обратную сторону
  • Не допускается спускать давление системы через насос пресса
  • По окончании опрессовки системы снизить в ней давление до 0 через технологическое спускное устройство, затем произвести отсоединение пресса от опрессуемой системы
  • Слить воду из насоса. Если в эксплуатации пресса предусмотрен длительный перерыв (более 10 суток) необходимо произвести консервацию насоса.
