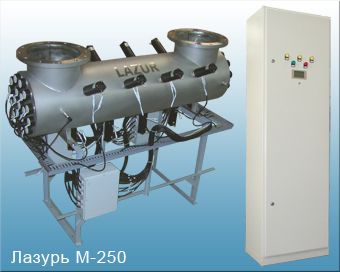

Бактерицидная установка Лазурь M-250
Потребляемая мощность, не более ......... 6900* Вт
Производительность ** ................... 125 - 500 м3/ч
|
* - применяются амальгамные лампы с высокой светоотдачей и сроком службы до 16000 часов. |
|
** - зависит от параметров подаваемой исходной воды. |
1. Назначение установки
Установка выполнена в соответствии с ТУ 4859-030-34619550-2015 и предназначена для обеззараживания воды в централизованных и нецентрализованных системах коммунального водоснабжения, водоподготовки пищевых и лекарственных производств, оборотного водоснабжения, бассейнов, очистных сооружений с качеством, которое определяется требованиями МУК 4.3.2030-05 «Санитарно-вирусологический контроль эффективности обеззараживания питьевых и сточных вод УФ-облучением». Эффективная доза облучения согласно этому документу поддерживается в пределах 16…40 мДж/см2 . В случае присутствия в воде паразитарных патогенов, когда ситуация подпадает под действие МУ 3.2.1757-03 «Профилактика паразитарных болезней. Санитарно- паразитологическая оценка эффективности обеззараживания воды ультрафиолетовым излучением», доза УФ-облучения может быть обеспечена не менее 65 мДж/см2 . Конструктивно установка смонтирована из функциональных узлов, состав которых зависит от качества исходной воды и окончательная конфигурация определяется изготовителем на основании технического задания заказчика. Климатическое исполнение установки УХЛ, категория размещения 4 по ГОСТ 15150-69.
2. Технические характеристики установки
| Качественные показатели исходной воды: | Питьевая вода/ стоки |
| Взвешенные вещества, мг/л, не более | 1 / 10 |
| Цветность, град, не более | 20 / 50 |
| Мутность, МТУ, не более | 1…2 / 3 |
| Содержание железа, мг/л, не более | 0,3 |
| Температура обрабатываемой воды, С | +1…+30 |
| Число термотолерантных колиформных бактерий в 1 л, не более | 100 / 5…10(6) |
| Колифаги БОЕ/ 100 мл, не более | 100 / 10(4) |
| Качественные показатели обработанной воды: | |
| Число образующих колонии бактерий в 100 мл, не более | 500 / 10(3) |
| Число термотолерантных колиформных бактерий в 1 л, не более | 0 / 100 |
| Колифаги, БОЕ/в 100 мл, не более | 0 / 100 |
| Доза ультрафиолетового облучения*, мДж/см2 | 16…65 |
| Производительность**, м3 /ч | 125…500 |
| Срок службы амальгамных ламп, час | 16000 |
| Минимальный проток воды на работающей установке, л/час | 200 |
| Напряжение питания трехфазное, В, 50 Гц | 380±10% |
| Максимальная потребляемая мощность, Вт | 6800 |
| Минимальное рабочее давление в подводящей к установке магистрали, ат | 0,01 |
| Максимальное рабочее давление в подводящей к установке магистрали Рmax, ат (МПа) | 10,0 (1,0) |
| Разрежение в камере реактора, не более, Рmax, ат (МПа) | -0,1 (-0,01) |
| Потери напора при производительности 250 м3 /час***, см. вод. ст. | 38/16 |
| Количество ламп в реакторе, шт. | 19 |
| Степень электробезопасности шкафа питания и управления | IP54 |
| Минимальное время выхода на рабочие параметры, мин | 5 |
| Время повторного включения установки после предыдущего выключения, мин, не менее | 5 |
| Габариты блока обеззараживания с подставкой, мм | 798х1608х1282 |
| Габариты шкафа питания и управления с подставкой, мм | 2100х600х400 |
| Общая масса установки, кг | 250 |
| Объём фотохимического реактора (ФХР), л | 180 |
| Диаметр подводящих патрубков в зависимости от модели: | |
