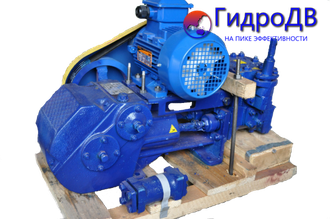

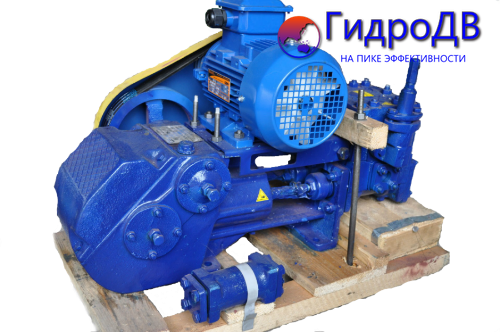

Насосный агрегат АН 2/16

Назначение

Агрегаты электронасосные поршневые типа АН предназначены для перекачивания воды (кроме питьевой и морской) и нейтральных жидкостей

с кинематической вязкостью от 0,008х10–4 до 8х10–4 м2/с и температурой от 258 К до 353 К (от минус 15 до плюс 80 °С). Агрегаты могут поставляться в исполнении для перекачивания жидкости температурой до 378 К (105 °С), что оговаривается при заказе. Максимальная объемная концентрация твердых неабразивных частиц в перекачиваемой среде 0,2%, максимальный размер частиц 0,2 мм.

Агрегаты применяются в системах питания и водоподготовки котельных агрегатов малой мощности.

Конструкция

В состав агрегата входят: насос двухпоршневой четверного действия и электродвигатель. Насос состоит из двух частей: приводной и гидравлической. Приводная часть содержит ременную и зубчатую передачи. Гидравлическая часть содержит два гидроцилиндра и две коробки клапанов со всасывающими и нагнетательными шариковыми клапанами. Крепление агрегата осуществляется на станине приводной части.

Обозначение

Агрегат АН2/16-1-УХЛ-4 ТУ У 3.19-05785454-066-96,

где

АН — агрегат насосный;

2 — подача, м3/ч;

16 — давление на выходе, кгс/см2;

1 — исполнение для перекачивания жидкости с температурой до 378 К (плюс 105 °С); цифра не указывается —для исполнения для перекачивания жидкости с температурой до 353 К (плюс 80 °С);

УХЛ — климатическое исполнение (УХЛ, О);

4 — категория размещения;

ТУ У 3.19-05785454-066-96—номер технических условий
