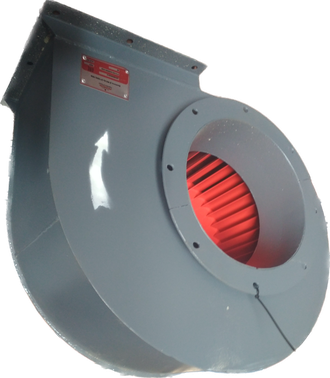

Дымосос Д-3,5 исп 1

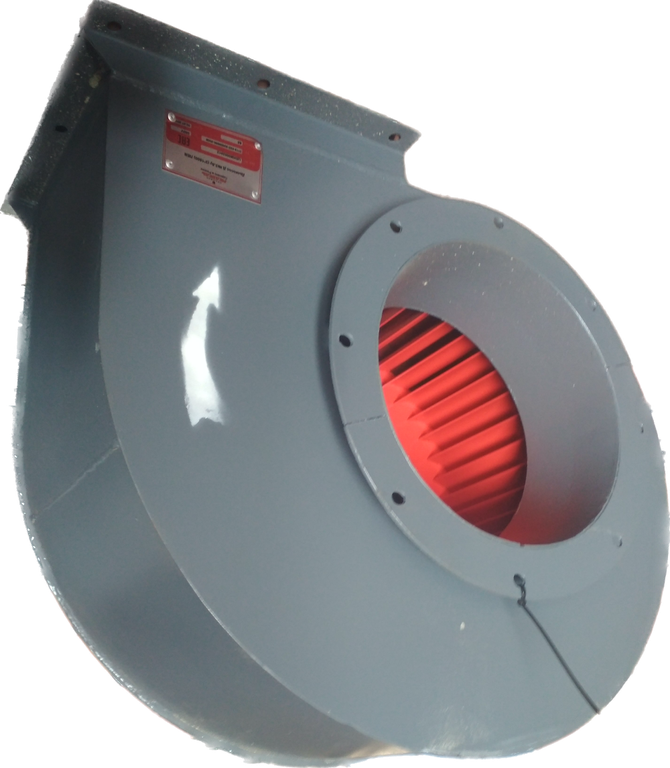

Дымосос Д-3,5 исп 1

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Дымососы или тягодутьевые машины серии Д эксплуатируются совместно с котельными агрегатами, имеющими уравновешенную тягу. Основное назначение дымососов Д состоит в обеспечении стабильной подачи приточного воздуха к топочным камерам котлов. Тягодутьевыми машинами комплектуются паровые котельные агрегаты с часовой производительностью 25 тонн пара и более, а также газомазутные котлы с часовой производительностью тепла от 0,5 до 16 Гкал. В газомазутных котельных установках дымососы могут работать не только на вдув приточного воздуха, но и на утилизацию дыма.

Кроме котельных агрегатов дымососы Д могут использоваться в составе различных технологических установок, где требуется интенсивное перемещение рабочей воздушной среды.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Тягодутьевые машины Д выпускаются в виде моноблока. На единой опорной раме, представляющей собой сварную металлоконструкцию, располагается электропривод, подключенный к центробежному вентилятору. Всасывание воздуха происходит вдоль оси рабочего колеса вентилятора, а выброс – через улитку под углом 90 градусов к оси.

Дымососы Д выпускаются с поворотной улиткой, что дает возможность направить выходной патрубок под углом от 0 до 270 градусов (шаг поворота – 15 градусов). На выходном патрубке улитки предусмотрен прямоугольный фланец с отверстиями под стыковку оборудования с воздуховодами вентиляционной системы.

Установка дымососов Д производится на фундамент или перекрытие здания. В опорной раме предусмотрены отверстия под анкерное крепление. Для снижения уровня вибрации и шумов рекомендуется использовать виброизолирующие прокладки между рамой и поверхностью опоры.

По исполнению тягодутьевые машины Д делятся на правые и левые (по направлению вращения рабочего колеса вентилятора, если смотреть со стороны электропривода).

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Дымососы Д рассчитаны на эксплуатацию в регионах с умеренным климатом (в соответствии с требованиями ГОСТ 15150). Температура окружающей среды при размещении и работе тягодутьевых машин должна находиться в диапазоне от -30 до +40С.

Не рекомендуется производить запуск тягодутьевых машин Д, если температура корпуса находится ниже отметки -30С.

Максимальная температура перемещаемой среды составляет +200С.


Категория размещения дымососов Д согласно ГОСТ 15150 может соответствовать 1-4. Если тягодутьевая машина серии Д предназначена для эксплуатации в неблагоприятных условиях, по договоренности с производителем возможно изготовление дымососов из износостойких марок стали и с утолщенным корпусом.

Дымосос Д Электродвигатель Параметры в рабочей зоне Масса не более, кг
Типоразмер Мощность, кВт Частота вращения, об. мин. Производительность 103х м3/час Полное давление,
Па
Д-3,5 исп 1 5АИ 100S4 3 1500 3700 630 65
АИР 100L2 5,5 3000 2200 2100 77

Аэродинамическая характеристика Д-3,5


Габаритно-присоединительные размеры


маш
A, мм A1, мм A2, мм C, мм C1, мм C2, мм D, мм D1, мм L, мм H, мм B, мм a1, мм a2, мм
3,5 228 290 280 222 392 200 286 350 650 590 667 250 253

маш
d, мм d1, мм d2, мм h, мм h1, мм n, шт. n1, шт. n3, шт. n4, шт. t1, шт. t2, шт. l, мм
3,5 9 9 14 272 272 8 8 2 2 145 140 185
