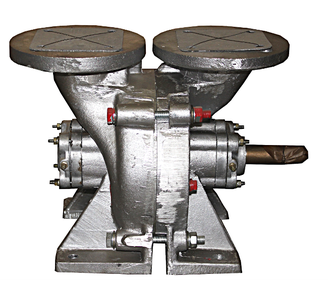

Насос 1СВН-80АМ самовсасывающий одноступенчатый

Условное обозначение 1АСВН-80АМ (С,Р,К)-У2, где:

1 - модификация;
А - агрегат;
СВН - самовсасывающий вихревой насос;
80 - диаметр всасывающего и нагнетательного патрубков, мм;
А - индекс модернизации;
М - вспомогательное уплотнение (манжета);
С - пищевое исполнение (без консервации);
Р - для перекачивания растворителя;
К - для перекачивания кислоты;
У2 - климатическое исполнение и категория размещения при эксплуатации по ГОСТ 15150-69.

Рабочие интервалы самовсасывающих насосов типа 1СВН-80АМ и агрегатов 1АСВН-80АМ

Конструктивные особенности устройства

Самовсасывающий вихревой насос СВН 80 отличается от аналогичных по применению устройств насосов прежде всего тем, что является одноступенчатым. Он выпускается как с левым, так и с правым направлением вращения. Направление зависит от того, будет ли установлен насос на транспортное средство с дизельным или бензиновым двигателем. В случае необходимости переустановить его с левого на правое направление и обратно не представляет особых сложностей.

Для изготовления используются нержавеющая сталь и алюминиевые сплавы. Вихревое колесо производится из алюминиевого сплава специально для того, чтобы избежать возникновения искры при перекачке топливных продуктов.

Модификации серии СВН

В целом насос СВН предназначается для перекачивания чистых жидкостей без механических включений. Их вязкость не должна превышать 6 см²/с, а плотность быть менее 1000 кг/м3. Однако в зависимости от конкретного типа перекачиваемой жидкости насос выпускается в различных модификациях.

Рассмотрим подробнее эти разновидности:

АМС используется для перекачивания питьевой воды и пищевого спирта. Особенно часто – в сельском хозяйстве для поливочных работ, зачастую его устанавливают на водораздатчик.
АМР предназначен для работы с комбинированными растворителями, простыми и сложными эфирами.
АМК используется при перекачке кислот и кетонов.
АВМ разработан для перекачивания специального продукта

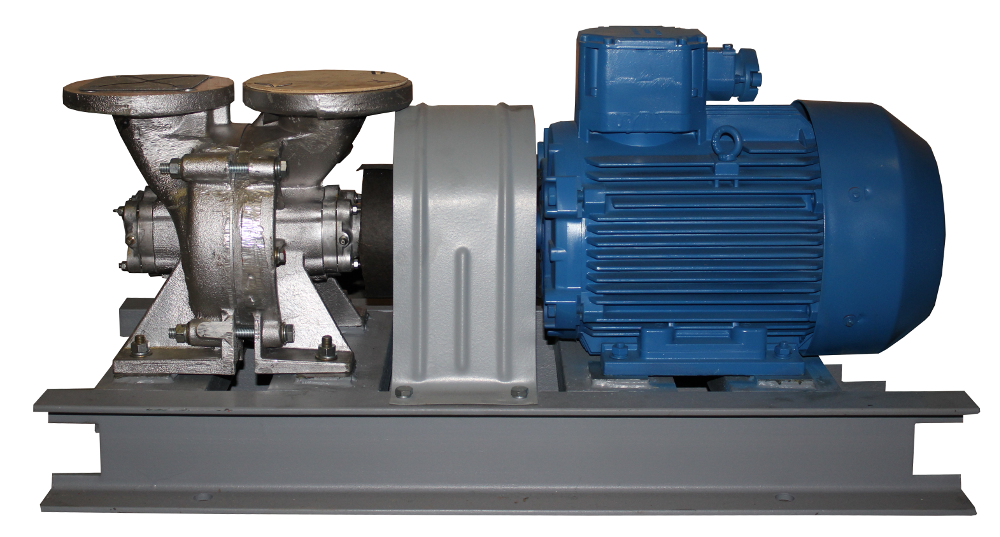

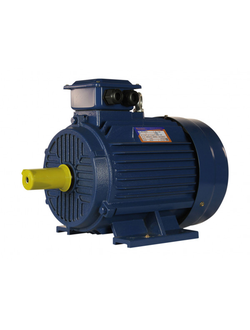

Также вместе с электродвигателем мощностью 5,5, 11 или 15 кВт насос СВН может быть установлен в составе агрегата АСВН
