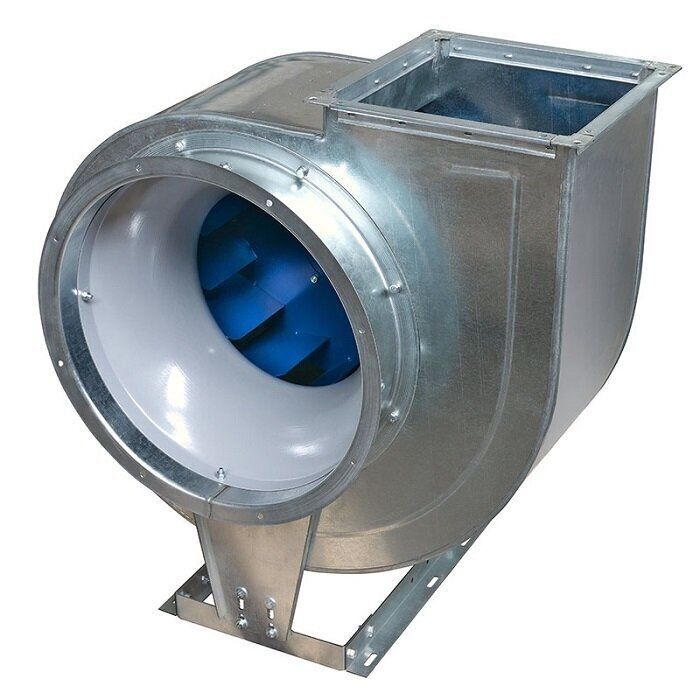

Вентилятор ВЦ 4-70 №2,5 (250 мм)
Назначение
• системы кондиционирования воздуха
• системы вентиляции производственных, общественных и жилых зданий
• технологические установки различного назначения: перемещение воздуха или невзрывоопасных газопаровоздушных сред с температурой не выше 80 °С, не вызывающих ускоренной коррозии стали (не более 0,1 мм/год), с содержанием пыли и других твёрдых примесей не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов.
Общие сведения
• ТУ 4861-023-54365100-2006
• низкого давления • одностороннего всасывания
• корпус спиральный поворотный
• назад загнутые лопатки
• количество лопаток – 12
• направление вращения – правое или левое
• исполнение 1 (колесо крепится непосредственно на валу электродвигателя)
• возможен вариант изготовления с входным ниппелем
Варианты изготовления
• общего назначения – из углеродистой стали с покраской высококачественным полимерным покрытием
• коррозионностойкие – из нержавеющей стали 08Х18Н10.*
Условия эксплуатации
Климатическое исполнение вентиляторов У2 по ГОСТ 15150-69 (температура окружающей среды от -50 °С до +45 °С).
Декларация соответствия
Соответствует требованиям ТР ТС 010/2011 ТС N RU Д-RU.ME05.B.00006 от 26.12.2013 г. Декларация зарегистрирована органом по сертификации электрических машин, трансформаторов, электрооборудования и приборов (АНО «НТЦ «ОС ЭЛМАТЭП»). * по заказу возможно изготовление из другого типа нержавеющей стали.
Модель вентилятора | Электродвигатель | Звуковая мощность, дБ (А) | Производи- тельность, тыс. м3/ча | Полное давление, Па | Масса, кг | Марка вибро- изолятора и кол-во в комплекте | ||
Частота враще- ния, об/мин | Установлен-ная мощ-ность, кВт | Ток, А | ||||||
ВЦ 4-70-2,5 | 1500 | 0.18 | 0.65 | 67 | 0,40-0,88 | 150-90 | 23 | ДО-39 3 шт. |
0.25 | 0.78 | 0,40-0,90 | 170-100 | 23 | ||||
0.37 | 0.91 | 0,40-0,90 | 190-120 | 23 | ||||
3000 | 0.37 | 0.91 | 84 | 0,80-1,80 | 490-270 | 23 |
||
0.55 | 1.31 | 0,80-1,80 | 710-410 | 23 |
Акустические характеристики
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровней, приведенных в таблице. На границах рабочего участка аэродинамической характеристики уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
