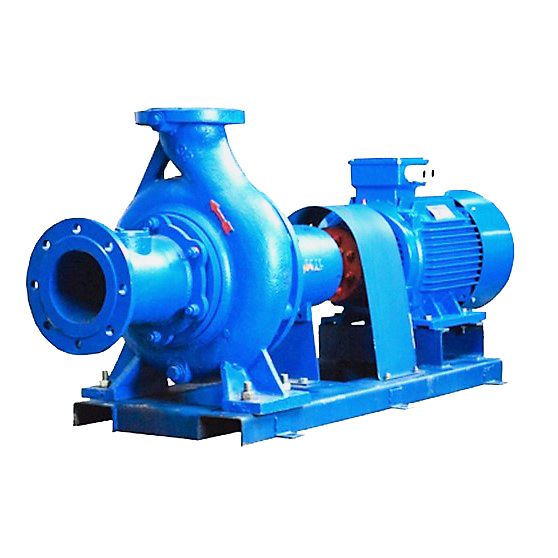

Насос СМ 150-125-315-4

НАЗНАЧЕНИЕ

Центробежные насосы типов СМ и агрегаты электронасосные на их основе, предназначенные для перекачивания городских и производственных сточных масс и других неагрессивных жидкостей плотностью до 1050 кг/м3 с рН=6 - 8,5, с температурой до 353К (80°С) и с содержанием абразивных частиц размером до 5 мм. не более 1% по массе. Предельная концентрация перекачиваемой массы 2%. Предельное содержание газа в перекачиваемой среде 5%.

Насосы могут применяться и в других производствах, если по своим параметрам и исполнению они удовлетворяют условиям эксплуатации и безопасности на этих производствах.

Насосы (агрегаты) относятся к изделиям вида I (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении УХЛ для категории размещения 3.1 и климатическом исполнении Т категории размещения 2 по ГОСТ 15150-69.

Насосы и агрегаты предназначены для районов с сейсмической активностью до 7 баллов включительно по шкале MSK-64.

Насосы и агрегаты выполнены в соответствии с общими требованиями безопасности по ГОСТР 52743-2007.

Насосы с торцовым уплотнением вала, укомплектованные взрывозащищенными двигателями, предназначены для установки во взрывоопасных и пожароопасных помещениях. Классы взрывоопасных зон 1,2 ГОСТ Р51330.9-99.

Насосы и агрегаты разработаны с учетом поставки на экспорт в соответствии с требованиями ОСТ26-06-2011-79.

КОНСТРУКЦИЯ

Насосы типа СМ – центробежные, горизонтальные, консольные, с сальниковым или торцовым уплотнением вала.

Корпус насоса представляет чугунную отливку, в которой выполнены вход в насос и выходной патрубок, спирально-кольцевой отвод и опорные лапы. Вход в насос расположен по оси вращения, выходной патрубок направлен вертикально вверх и расположен в одной плоскости с осью вращения колеса. Конструкция выходного патрубка предусматривает как круглое так и квадратное исполнение.

К корпусу насоса шпильками крепится кронштейн. Кронштейн соединен с корпусом уплотнения болтами.

Гидравлический затвор и охлаждение сальникового уплотнения обеспечивается посредством подвода чистой воды в зону уплотнения, с давлением не менее, чем на 0,1 – 0,15 МПа (1 – 1,5 кгс/см2) превышающем давление на входе. Подача затворной жидкости в зону торцового уплотнения не требуется.

Рабочее колесо-центробежное, одностороннего входа, закрытого типа. Рабочее колесо разгружено от осевых сил радиальными лопатками на несущем диске колеса (импеллером).

Ротор насоса приводится во вращение электродвигателем через соединительную втулочно-пальцевую муфту. Допускается применение других типов муфт. Опорами ротора служат два радиально – упорных подшипника, установленных в кронштейне.

Направление вращения ротора левое (против часовой стрелки), если смотреть со стороны всасывающего патрубка.

В напорном патрубке имеется отверстие для выпуска воздуха при заполнении насоса и используемое затем (при необходимости) для присоединения манометра.

Присоединительные размеры фланцев – по ГОСТ12815-80, тип I.

ПРИМЕНЕНИЕ

• в системах водоотведения канализационных стоков промышленных и хозяйственных объектов(структуры ЖКХ, муниципальные водоканалы)
• в дренажных системах для очистки сточных вод
• для перекачки и дренирования канализационных стоков на промышленных предприятиях включая предприятия металлургической и нефтеперерабатывающей отраслей

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

• корпуса насосов имеют собственные опорные лапы, что позволяет производить разборку насоса без отсоединения трубопроводов
• различные исполнения по диаметру рабочих колес, в том числе по требованию Заказчика, позволяет оптимально подобрать параметры насоса в зависимости от требуемых характеристик на месте эксплуатации
• применение торцового уплотнения в конструкции насоса позволило расширить область применения насосного агрегата. При агрегатировании с взрывозащищенными двигателями данные агрегаты допускается применение во взрыво - пожароопасных производствах
