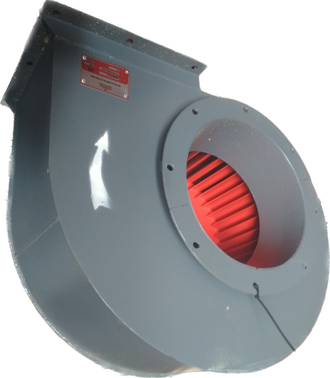

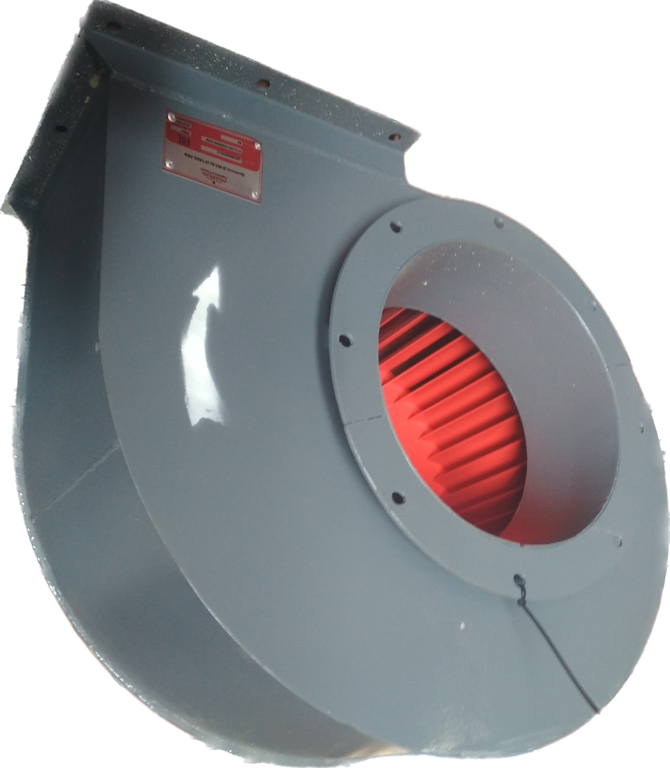

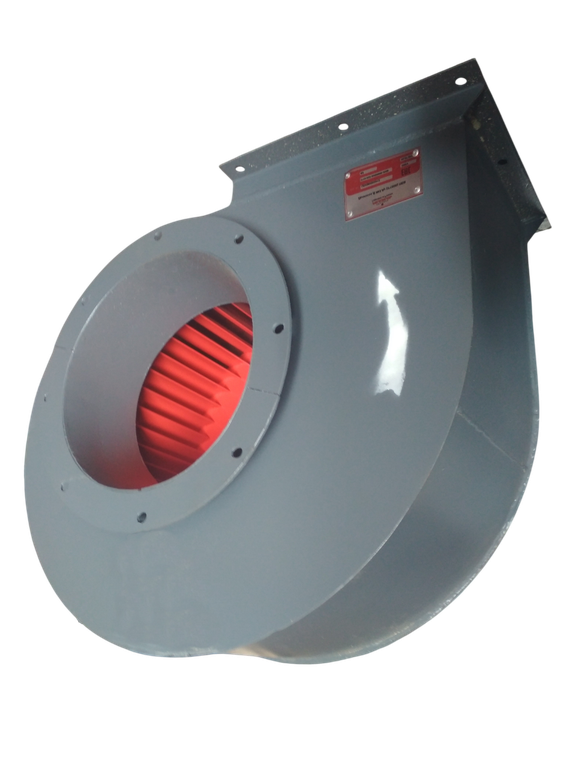

Дымосос Д-2,7 исп 1

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Дымососы или тягодутьевые машины серии  Д эксплуатируются совместно с котельными агрегатами, имеющими уравновешенную тягу. Основное назначение дымососов Д состоит в обеспечении стабильной подачи приточного воздуха к топочным камерам котлов. Тягодутьевыми машинами комплектуются паровые котельные агрегаты с часовой производительностью 25 тонн пара и более, а также газомазутные котлы с часовой производительностью тепла от 0,5 до 16 Гкал. В газомазутных котельных установках дымососы могут работать не только на вдув приточного воздуха, но и на утилизацию дыма.

Кроме котельных агрегатов дымососы Д могут использоваться в составе различных технологических установок, где требуется интенсивное перемещение рабочей воздушной среды.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Тягодутьевые машины Д выпускаются в виде моноблока. На единой опорной раме, представляющей собой сварную металлоконструкцию, располагается электропривод, подключенный к центробежному вентилятору. Всасывание воздуха происходит вдоль оси рабочего колеса вентилятора, а выброс – через улитку под углом 90 градусов к оси.

Дымососы Д выпускаются с поворотной улиткой, что дает возможность направить выходной патрубок под углом от 0 до 270 градусов (шаг поворота – 15 градусов). На выходном патрубке улитки предусмотрен прямоугольный фланец с отверстиями под стыковку оборудования с воздуховодами вентиляционной системы.

Установка дымососов Д производится на фундамент или перекрытие здания. В опорной раме предусмотрены отверстия под анкерное крепление. Для снижения уровня вибрации и шумов рекомендуется использовать виброизолирующие прокладки между рамой и поверхностью опоры.

По исполнению тягодутьевые машины Д делятся на правые и левые (по направлению вращения рабочего колеса вентилятора, если смотреть со стороны электропривода).

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Дымососы Д рассчитаны на эксплуатацию в регионах с умеренным климатом (в соответствии с требованиями ГОСТ 15150). Температура окружающей среды при размещении и работе тягодутьевых машин должна находиться в диапазоне от -30 до +40С.

Не рекомендуется производить запуск тягодутьевых машин Д, если температура корпуса находится ниже отметки -30С.

Максимальная температура перемещаемой среды составляет +200С.

Категория размещения дымососов Д согласно ГОСТ 15150 может соответствовать 1-4. Если тягодутьевая машина серии Д предназначена для эксплуатации в неблагоприятных условиях, по договоренности с производителем возможно изготовление дымососов из износостойких марок стали и с утолщенным корпусом.
