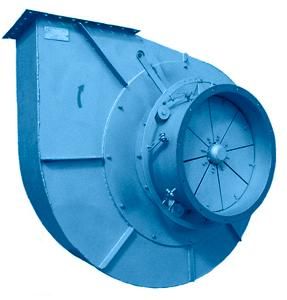

Вентилятор дутьевой ВД-2,5 исп.1

Вентиляторы дутьевые ВДН предназначены для нагнетания приточного воздуха через газоходы к котельным топкам. Дутьевые вентиляторы серии ВДН рассчитаны на одностороннее всасывание. Допускается эксплуатация дутьевых машин в паровых котельных агрегатах с уравновешенной тягой производительностью 1-25 тонн пара ежечасно. Помимо котельных агрегатов дутьевые вентиляторы ВДН могут применяться в различных технологических установках в целях подачи приточного воздуха, а также для утилизации дыма от газомазутных отопительных агрегатов с уравновешенной тягой.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Дутьевые машины ВДН выпускаются в широком диапазоне типоразмеров, что дает возможность выбрать оптимальную модель под конкретные условия эксплуатации.

Конструктивно дымососы ВДН имеют моноблочное исполнение: на единой раме сварной конструкции крепятся электропривод и центробежный вентилятор с патрубком по типу «улитка».

Вентиляторы, которыми комплектуются тягодутьевые машины, работают на одностороннее всасывание и среднее или высокое развиваемое давление. Рабочее колесо вентилятора имеет 16 загнутых назад лопаток.

В нижней части сварной рамы дымососов предусматриваются отверстия для анкерного крепления оборудования к фундаменту или перекрытиям здания. Для снижения вибраций и уровня шума необходимо использовать между рамой и опорной плоскостью виброгасящие прокладки.

Конструкцией тягодутьевых машин ВДН и ВД предусмотрена возможность поворота корпуса-«улитки» при монтаже под необходимым углом к горизонту. На входном и выходном патрубках «улитки» предусмотрены фланцы с отверстиями для крепления дымососов к воздуховодам.

По направлению вращения колеса центробежного вентилятора дымососы ВДН  делятся на два исполнения: правое и левое.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Дутьевые вентиляторы ВДН  эксплуатируются при t окружающего воздуха -30…+40С. Максимальная допустимая температура рабочей среды (приточного воздуха или газовоздушной смеси) не должна превышать +200С.

Тягодутьевые установки рассчитаны на продолжительную эксплуатацию в климатических условиях У по ГОСТ 15150, размещение – по 2 категории (дутьевые вентиляторы ВДН).
