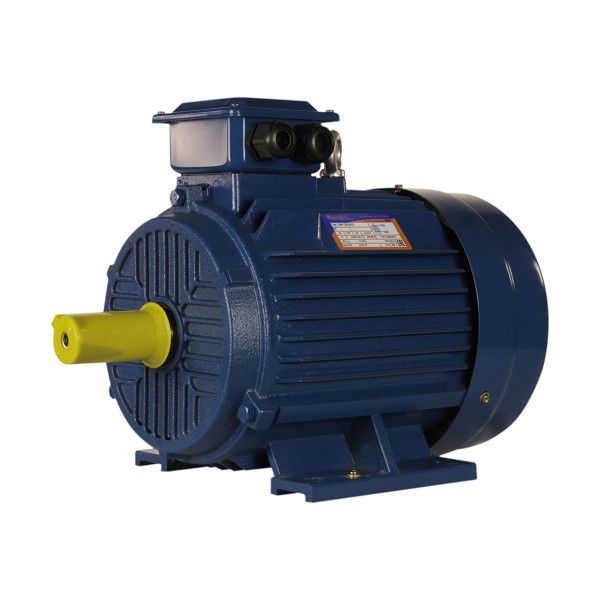

:no_upscale()/s.siteapi.org/3a3925e2c86c593.ru/img/kl79oel5zaosoggkcgcocg8488cwk8 "Электродвигатель 5АИ 132S6 (5,5 кВт)")
:format(webp):no_upscale()/s.siteapi.org/3a3925e2c86c593.ru/img/o7ehxhdx8twco0g484808go8coskc0 "Электродвигатель 5АИ 132S6 (5,5 кВт)")
:format(webp):no_upscale()/s.siteapi.org/3a3925e2c86c593.ru/img/8q3pw2ow2144448gggkwk0g4oksgsg "Электродвигатель 5АИ 132S6 (5,5 кВт)")
:format(webp):no_upscale()/s.siteapi.org/3a3925e2c86c593.ru/img/eu287h9s3s8o4go0w0w0g8kwc0ckgs "Электродвигатель 5АИ 132S6 (5,5 кВт)")
:format(webp):no_upscale()/s.siteapi.org/3a3925e2c86c593.ru/img/92ve6l6pgsw8gk808c84ggcc84o4wk "Электродвигатель 5АИ 132S6 (5,5 кВт)")
:format(webp):no_upscale()/s.siteapi.org/3a3925e2c86c593.ru/img/9ed1m0xgy3wos4ow0okocoogwoogk0 "Электродвигатель 5АИ 132S6 (5,5 кВт)")

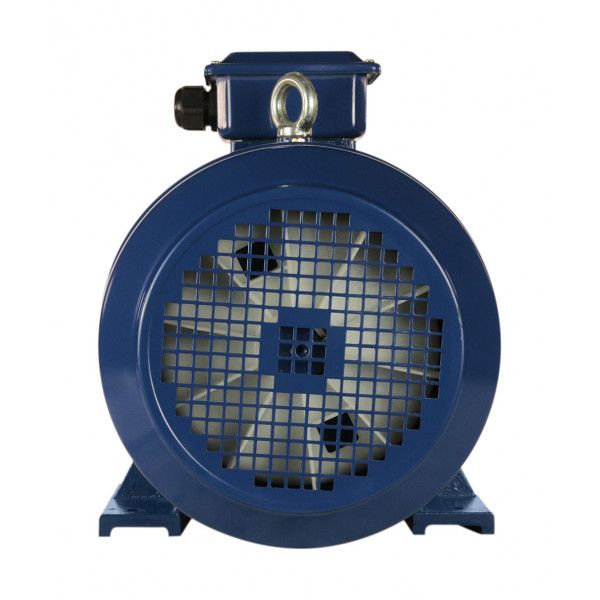

:format(webp):no_upscale()/s.siteapi.org/3a3925e2c86c593.ru/img/izupfpf6py0co0so4s8kc0oo8ksg40 "Электродвигатель 5АИ 132S6 (5,5 кВт)")

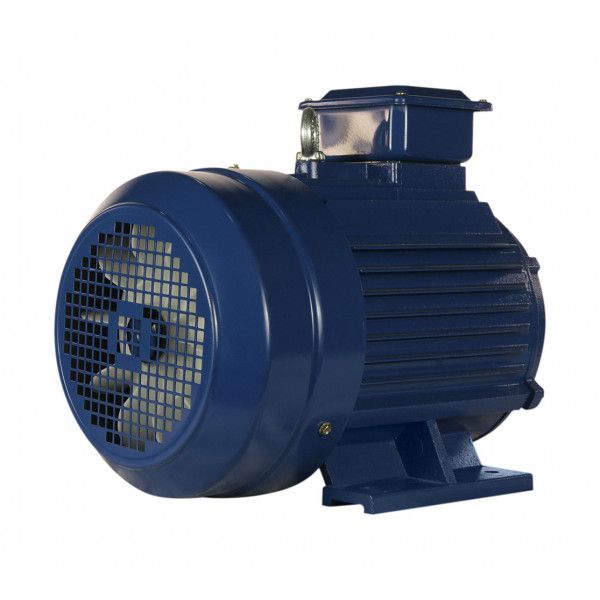

:format(webp):no_upscale()/s.siteapi.org/3a3925e2c86c593.ru/img/dex6rqpk6nksc4w404ogs4w000o8c0 "Электродвигатель 5АИ 132S6 (5,5 кВт)")

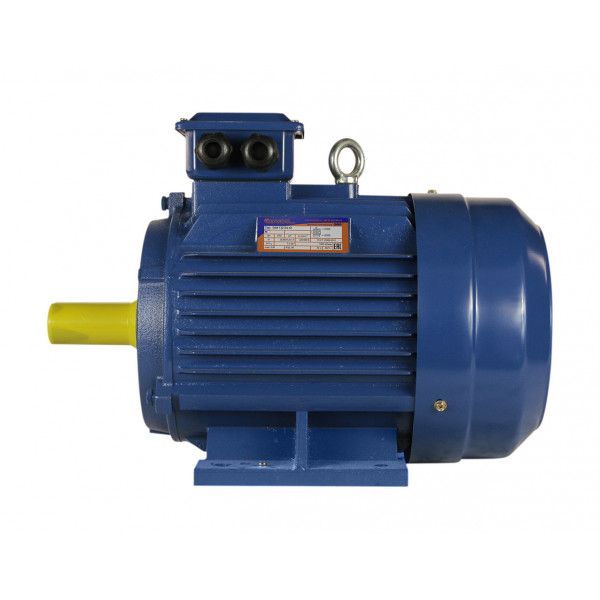

:format(webp):no_upscale()/s.siteapi.org/3a3925e2c86c593.ru/img/4vuch1e31668swg80ws0sscc4ckcog "Электродвигатель 5АИ 132S6 (5,5 кВт)")

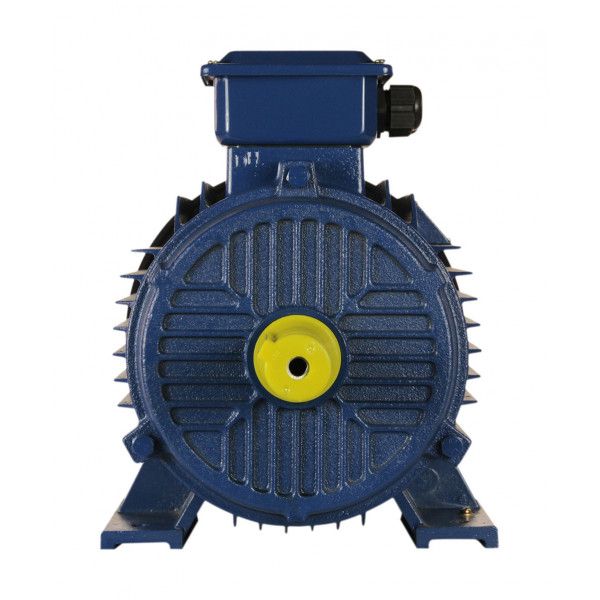

:format(webp):no_upscale()/s.siteapi.org/3a3925e2c86c593.ru/img/9wp2if16m6g4ss00cwk84ss48sc8cw "Электродвигатель 5АИ 132S6 (5,5 кВт)")
| Мощность |
5.5 кВт |
| Частота вращения |
1000об/мин. |
| Ток статора |
22.3/12.9 А |
| КПД |
84 % |
| Коэф. мощности |
0.77 |
| Mmax/Mн |
2.1 |
| Мп/Мн |
2.1 |
| п/Iн |
6.5 |
| Класс защиты |
IP55 |
| Климатическое исполнение |
У2 |
| Вес |
71 кг |
ОБЩЕПРОМЫШЛЕННЫЕ ЭЛЕКТРОДВИГАТЕЛИ
Двигатели асинхронные 5АИ закрытого исполнения эксплуатируются в помещениях с температурой от -40°С до +40°С и максимальной влажностью 98% при 25°С и производятся разных видов в зависимости от назначения и области применения поГОСТ Р 51689-2000. Вид климатического исполнения У1, У2 (базовое исполнение), УЗ, УХЛ1, УХЛ2, УХЛ3 по ГОСТ 15150-69.
Режим работы Ѕ1 по ГОСТ Р 52776-2007.
Допуски на установочные и присоединительные размеры по ГОСТ 8592-79 для нормальной точности.
В зависимости от способа монтажа двигатели изготавливаются в следующих конструктивных исполнениях: ІМ 1001, ІМ 2001, ІМ 3001, ІМ 1081, ІМ 2081, ІМ 3081, ІМ 1002, ІМ 2002, ІМ 3002, ІМ 1082, ІМ 2082, ІМ 3082, ІМ 1011, ІМ 2011, ІМ 3011, ІМ 1031, ІМ 2031, ІМ 3031 и другие по ГОСТ 2479-79.
Степень защиты двигателей ІР54, ІР55 по ГОСТ ІЕС 60034-5-2011. Способ охлаждения 1С0141 по ГОСТ 20459-87. Класс вибрации двигателей по ГОСТ Р МЭК 60034-14-2008. Уровень звука двигателей в режиме холостого хода соответствует ГОСТ Р 53148-2008. Система изоляции двигателей класса нагревостойкости «F» по ГОСТ 8865-93.
Основные технические данные и характеристики двигателя приведены в табличке (шильде), прикрепленной к корпусу двигателя.
В закрытых помещениях запыленность воздуха допускается не более 10 мг/м³, в защищенных более 2 мг/м³. Высота над уровнем моря не должна превышать 1000 метров. Среда, где применяется электродвигатель АИР, 5АИ, не должна быть взрывоопасной, содержать токопроводящую пыль, пары, разрушающие металл, агрессивные газы.
При соблюдении перечисленных условий, конструкция позволяет обеспечить надежную и продолжительную работу в течение всего срока эксплуатации.
ПРИМЕНЕНИЕ
Электродвигатели АИР применяются для привода механизмов, которые не предъявляют особых жестких требований к пуску, скольжению и энергетическим показателям. Например, нашли свое применение в деревообрабатывающей промышленности, в станкостроении, в сельском хозяйстве и многих других отраслях экономики, используются в системах промышленной вентиляции, в строительной технике, при агрегатировании насосного оборудования и т.д.
ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
| l1 | l10 | l31 | d1 | d10 | b1 | b10 | h1 | h5 | h10 | h | |
| 80 | 140 | 89 | 38 | 12 | 10 | 216 | 8 | 41 | 15 | 132 |
| l1 | l10 | l31 | d1 | d10 | d20 | d22 | d24 | d25 | b1 | b10 | h1 | h5 | h10 | h | |
| 80 | 140 | 89 | 38 | 12 | 300 | 19 | 350 | 250 | 10 | 216 | 8 | 41 | 15 | 132 |
