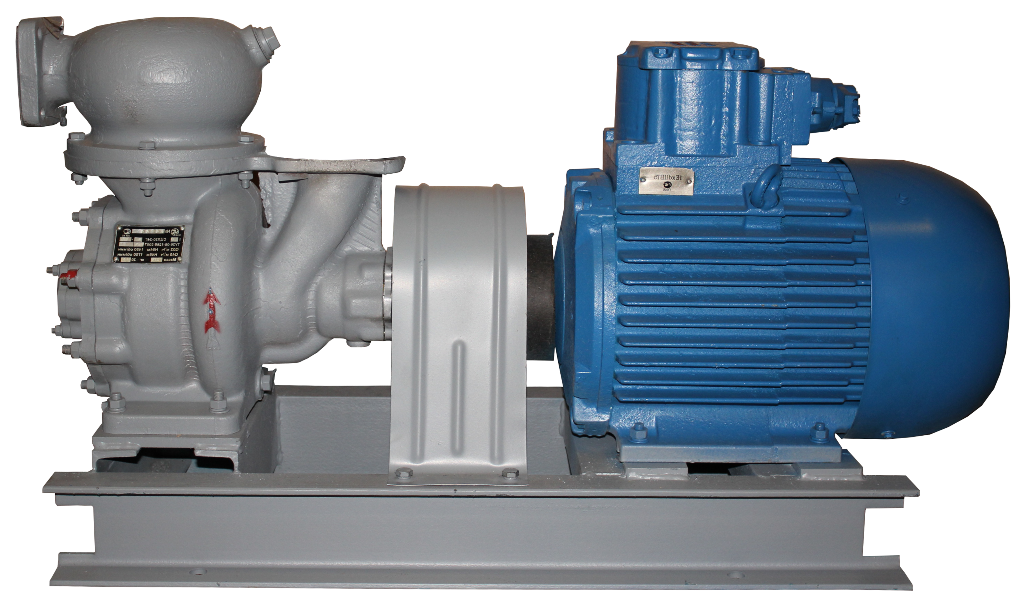

Насос 1АСЦЛ-20-24ГМ
Условное обозначение 1АСЦЛ-20-24ГМ (Р,К)-У2, где:
1- модификация;
А - агрегат;
СЦЛ - самовсасывающий центробежно-вихревой двухступенчатый горизонтальный насос;
20 - подача, м3/ч;
24 - напор, м;
Г - индекс модернизации;
М - вспомогательное уплотнение (манжета);
Р - для перекачивания растворителя;
К - для перекачивания кислоты;
У2 - климатическое исполнение и категория размещения при эксплуатации по ГОСТ 15150-69.
Агрегаты предназначены для перекачивания чистых жидкостей без механических включений: воды, бензина, керосина, дизельного топлива, спирта и других нейтральных жидкостей, вязкостью не более 2·10-6 м2/с, в которых стоек алюминий АК-7ч или АК-9ч, температурой от -40°С до +50°С.
Рабочие интервалы самовсасывающих насосов 1СЦЛ-20-24ГМ и агрегатов 1АСЦЛ-20-24ГМ
Предназначение и типы перекачиваемых жидкостей
Насос СЦЛ относится к разряду центробежно-вихревых самовсасывающих насосов. Его предназначение – перекачивание нейтральных жидкостей, которые не содержат механических примесей. Например:
- Бензин
- Керосин
- Дизельное топливо
- Спирт
- Вода
При этом жидкость должна отвечать следующим условиям:
- Температура: от -40 до +50 °С
- Вязкость: не более 2×10-5 м²/с
Чаще всего эти устройства устанавливаются на заправщиках или автоцистернах. В составе агрегата АСЦЛ они перекачивают горючие и легковоспламеняющиеся жидкости, а также образующие взрывоопасные смеси.
Устройство насоса
Он состоит из двух ступеней. Первая представляет собой центробежный насос, вторая – вихревой. Сконструирован таким образом, чтобы исключить трение торцов рабочего колеса о корпус. За счет этого повышается общая надежность прибора.
На выходе из второй ступени с помощью воздуходува происходит самовсасывание. В качестве привода через промежуточную трансмиссию может использоваться двигатель автомобиля или трактора. При установке в составе агрегата привод происходит от электродвигателя, который вместе с соединительной муфтой и ограждением смонтирован на единой фундаментной плите.
