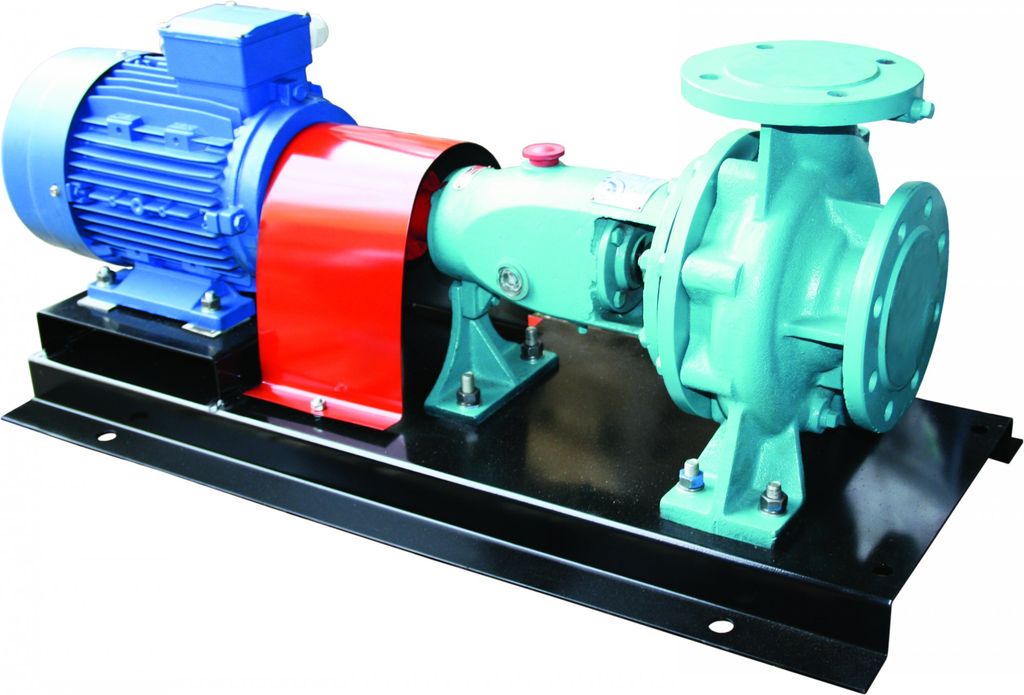

Насос К 200-150-315

НАЗНАЧЕНИЕ

Насосы центробежные консольные типа 1К и агрегаты электронасосные на их основе (в дальнейшем агрегаты) предназначены для перекачивания технической воды (кроме морской), а также других жидкостей сходных с водой по плотности, вязкости, химической активности с рН=6…9, с содержанием твердых включений не более 1% по массе, размером не более 0,2 мм и температурой перекачиваемой жидкости от 263 до 378К (от -10 до +105°С), по некоторым типоразмерам - от 263 до 378К (от -10 до +85°С).

Насосы (агрегаты) 1К относятся к изделиям общего назначения вид 1 (восстанавливаемые) ГОСТ 27.003-90 и выпускаются в климатическом исполнении У3.1 и Т2 по ГОСТ 15150-69 .

Насосы с торцовым уплотнением вала, укомплектованные взрывозащищенными двигателями, предназначены для установки во взрывоопасных и пожароопасных помещениях. Классы взрывоопасных зон 1,2 ГОСТ Р51330.9-99.

Насосы и агрегаты разработаны с учетом поставки на экспорт в соответствии с требованиями ОСТ26-06-2011-79.

Общие требования безопасности насоса и агрегата соответствуют ГОСТ Р 52743-2007.

ПРИМЕНЕНИЕ

• для перекачивания чистой (холодной/горячей) воды в системах водоснабжения структур ЖКХ , муниципальных водоканалов
• для обеспечения дополнительной циркуляции в системах водо- и теплоснабжения жилых и хозяйственных объектов
• в системах подачи технической воды, для обеспечения технологических процессов промышленных предприятий включая нефтеперерабатывающие и металлургические отрасли
• для обеспечения водой садоводческих и дачных посёлков
• в системах пожаротушения жилых и гражданских объектов
• на объектах теплоэнергетики – ТЭС, АЭС, для обеспечения работы основных и вспомогательных систем станций связанных с использованием чистой и технической воды

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

• корпуса насосов имеют собственные опорные лапы, что позволяет производить разборку насоса без отсоединения трубопроводов (за исключения насосов 1К8/18, 1К20/30);
• различные исполнения по диаметру рабочих колес, в том числе по требованию Заказчика, позволяет оптимально подобрать параметры насоса в зависимости от требуемых характеристик на месте эксплуатации;
• применение сальниковой набивки из современных материалов на основе терморасширенного графита значительно сокращает время на обслуживание и ремонт насоса;
• использование одинарных торцовых уплотнений расширяет область применения насосов и позволяет использовать их во взрывоопасных и пожароопасных помещениях

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Например 1К200-150-315а-с У3.1 ТУ3631-096-05747979-97, где

• 1 – индекс модернизации насоса;
• К – консольный насос;
• 200 – диаметр входного патрубка, мм;
• 150 – диаметр выходного патрубка, мм;
• 315 –диаметр рабочего колеса (условный), мм;
• а - индекс обточки рабочего колеса: а,б,в - уменьшенный диаметр рабочего колеса, л, м - увеличенный диаметр рабочего колеса
• с - тип уплотнения: с - сальниковое уплотнение, т- торцовое уплотнение
• У3.1 – климатическое исполнение и категория размещения.
