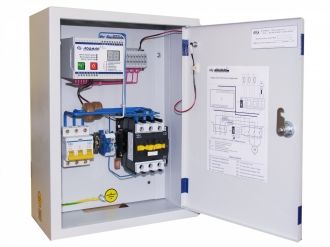

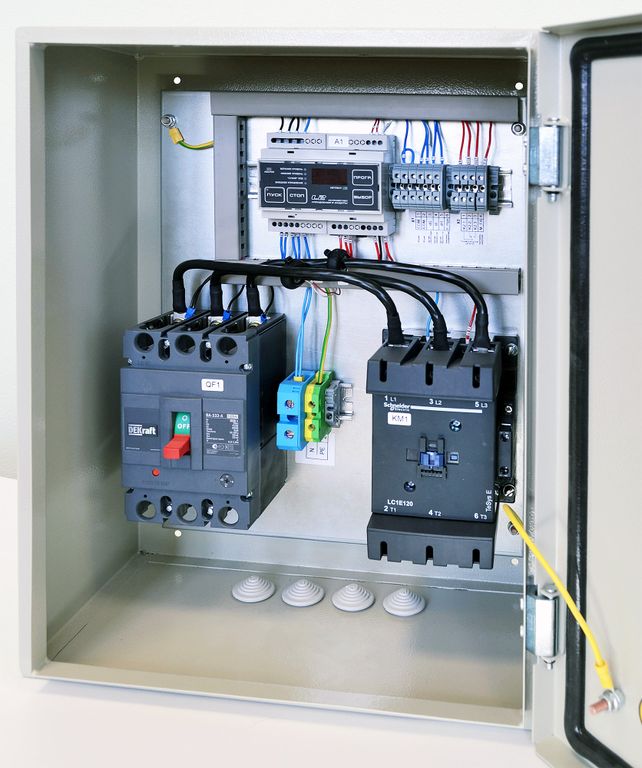

Станция управления и защиты "Лоцман+L2" - 25

Станция управления и защиты СУиЗ Лоцман+ L2 предназначена для управления и защиты скважинных насосных агрегатов типа “ЭЦВ”, погружных насосов типа “Гном”, их аналогов как отечественного, так и импортного производства, а также любых трехфазных асинхронных электродвигателей с короткозамкнутым ротором по командам оператора или сигналам от датчиков и соответствует требованиям технических условий ТУ .

СУиЗ обеспечивает работу насоса в следующих режимах:

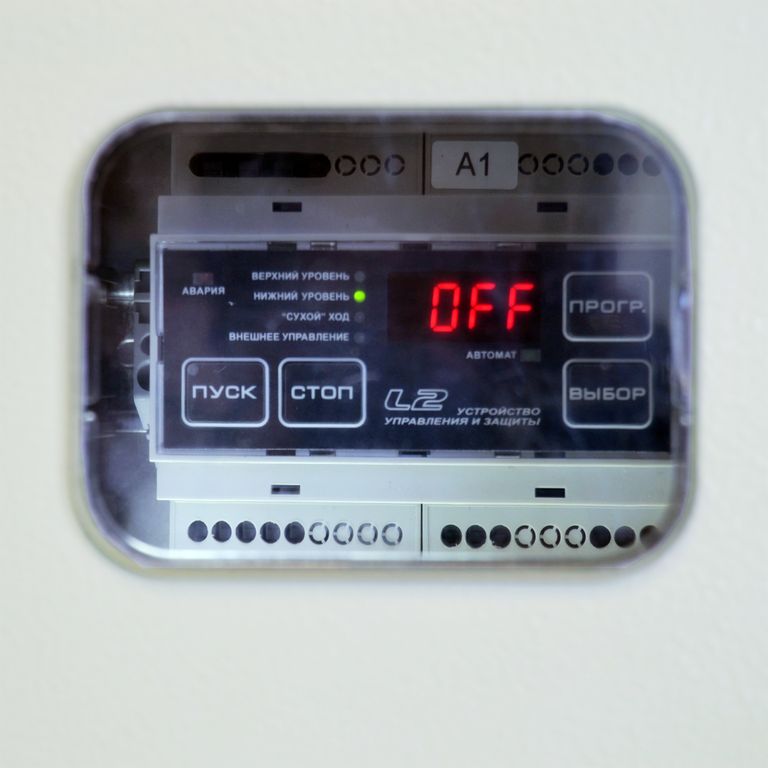

• «Ручной» - включение двигателя насоса от кнопок на лицевой панели контроллера;
• «Автоматический» - управление по сигналу от датчика(ов) давления или уровня.

СУиЗ обеспечивает в автоматическом режиме выполнение следующих основных функций:

• налив/дренаж емкости по сигналам от дискретных датчиков уровня различного типа (электродные, ЭКМ, поплавковые и пр.);
• налив/дренаж емкости по таймеру и одному из датчиков уровня (время таймера от 1 до 180 минут);
• налив/дренаж емкости по реле давления;
• удаленное включение/отключение двигателя станции по сигналу внешнего управления.

СУиЗ обеспечивает защиту в следующих ситуациях:

• «сухой» ход (при использовании соответствующего датчика);
• перегрузка двигателя – настраивается пользователем в диапазоне 1…300 А;
• недогрузка двигателя (защита от «сухого» хода без дополнительного датчика) – настраивается пользователем в диапазоне 0,5…299 А;
• неправильное чередование или отсутствие питающих фаз (проверяется при включении);
• слишком высокое или слишком низкое питающее напряжение – настраивается пользователем в диапазоне 180…245 В;
• обрыв/перекос фаз;
• неправильное срабатывание датчиков уровня (при автоматическом режиме работы);
• низкое сопротивление изоляции электродвигателя – менее 15 кОм.

Использование различных типов датчиков уровня
